Транспортер шнековый с бункером

Транспортер шнековый с бункером (в дальнейшем транспортер с бункером) предназначен для перемещения сыпучих материалов.
Транспортер с бункером предназначен для эксплуатации в закрытых помещениях, при температуре окружающей среды от – 30 С до + 40 С, вид климатического исполнения – УХЛ2 по ГОСТ 15150-69. Помещение, в котором эксплуатируется изделие, должно соответствовать зоне класса П-II согласно “Правилам устройства электроустановок” (ПУЭ).

Общий вид и состав

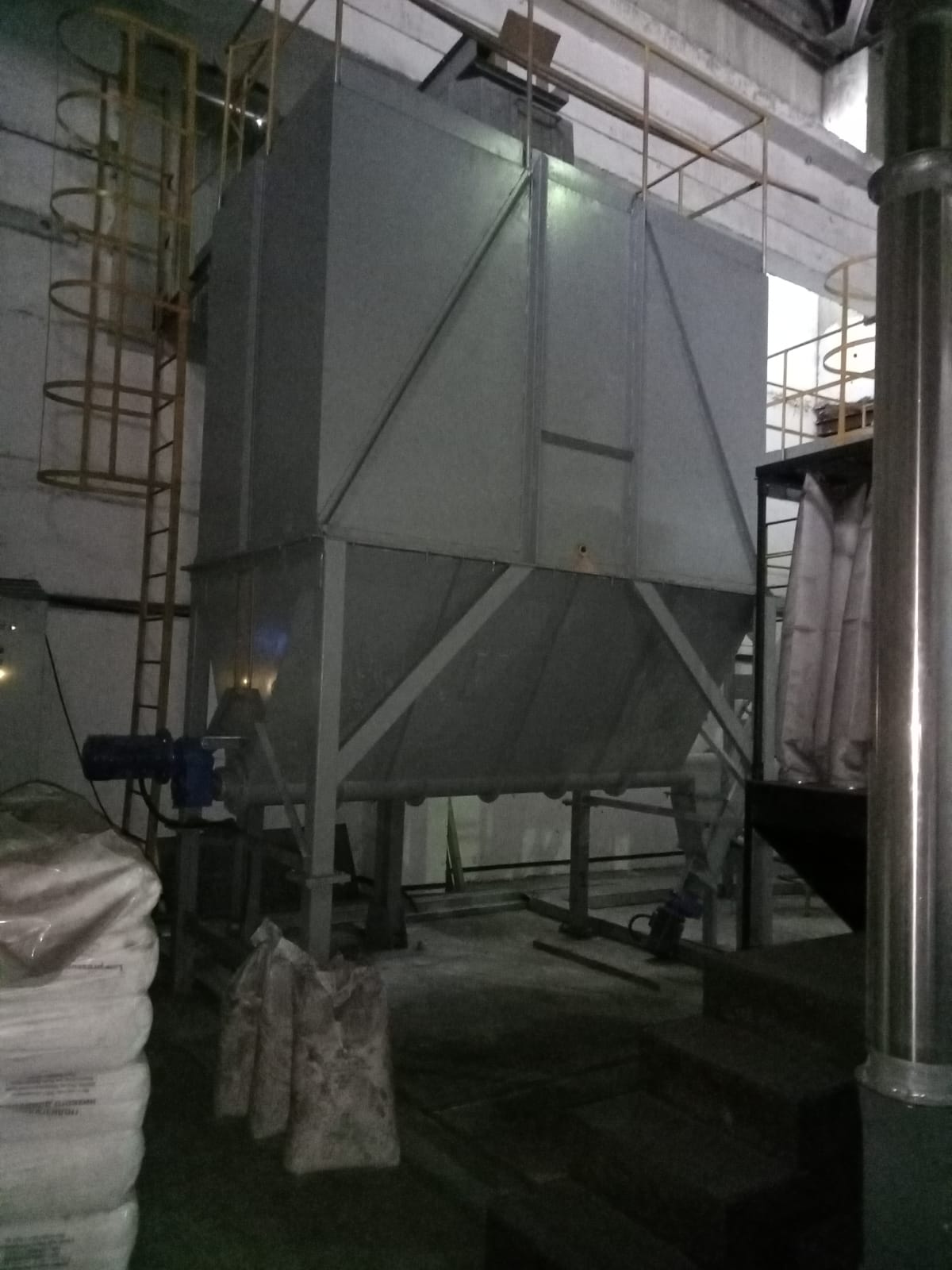

Корпус бункера состоит из нижней части корпуса поз. 1 и верхней поз. 2. Корпус выполнен из листа толщиной 4 мм. Шнековый транспортер поз. 3 расположен внизу бункера. Шнековый вал транспортера опирается на подшипниковые опоры поз. 4 с двух сторон. Приводом транспортера является плоско-цилиндрический мотор-редуктор с полым валом поз. 5, который установлен на вал. В верхней части бункера предусмотрена крышка поз. 8 со ступеньками внутри бункера для доступа внутрь бункера и к шнековому валу. Для препятствия зависания материала в бункере предусмотрена пластина поз. 9 для установки вибромотора.

Принцип работы

Материал поступает с предыдущего транспортера в загрузочную горловину бункера поз. 6 и накапливается. Далее при необходимости выгружается через разгрузочную горловину поз. 7 на следующий транспортер.
